Speaker Configuration

스피커 구성(채널 구성)은 음향 시스템에서 재생되는 독립된 오디오 채널의 개수와 공간 내 스피커의 물리적 배치 형태를 의미합니다.

단일 스피커 및 하나의 오디오 채널로 모든 음향 신호를 재생하는 방식입니다. 주로 공간감이나 지향성 구분이 크게 필요하지 않은 환경(전화기, 방송용 마이크 모니터링, 단일 라디오 등)에서 사용됩니다.

• CNT: Center

두 개의 독립된 오디오 채널을 이용하여 좌우 음상의 입체감을 구현하는 방식입니다.

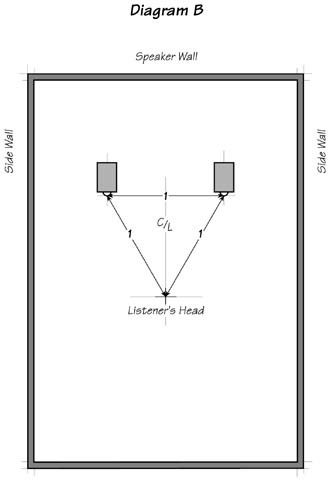

서브우퍼 없이 두 개의 메인 스피커(좌/우)만으로 전대역 주파수를 재생하는 표준 스테레오 구성입니다.

• L: Left
• R: Right

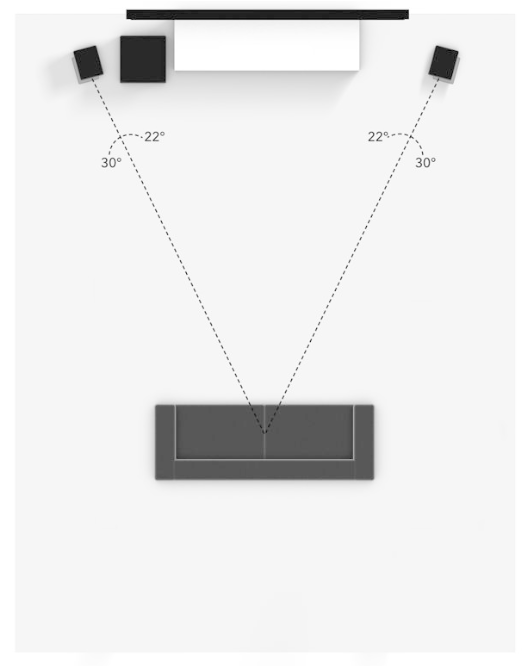

좌우 스테레오 스피커에 LFE 및 저역 보강을 위한 서브우퍼 1개를 추가한 구성입니다. 메인 스피커의 저역 부담을 줄이고 극저음 재생 능력을 확장합니다.

• L: Left
• R: Right
• SW (LFE): Subwoofer / Low Frequency Effects

청취자를 중심으로 전후좌우에 복수의 스피커를 배치하여 수평면 상의 360도 공간감과 몰입감을 제공하는 멀티채널 방식입니다.

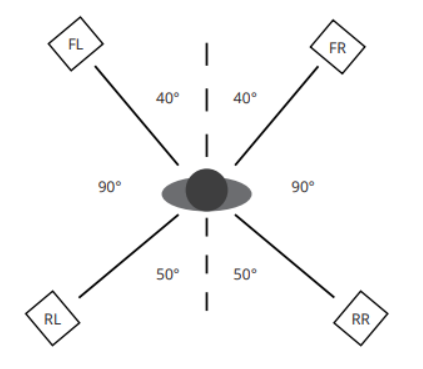

센터 스피커와 서브우퍼 없이 전면 좌우 및 후면 좌우 4개의 스피커로 구성된 초기 형태의 서라운드 레이아웃입니다. (쿼드라포닉 / Quadraphonic)

• FL: Front Left
• FR: Front Right
• RL: Rear Left (또는 Surround Left)
• RR: Rear Right (또는 Surround Right)

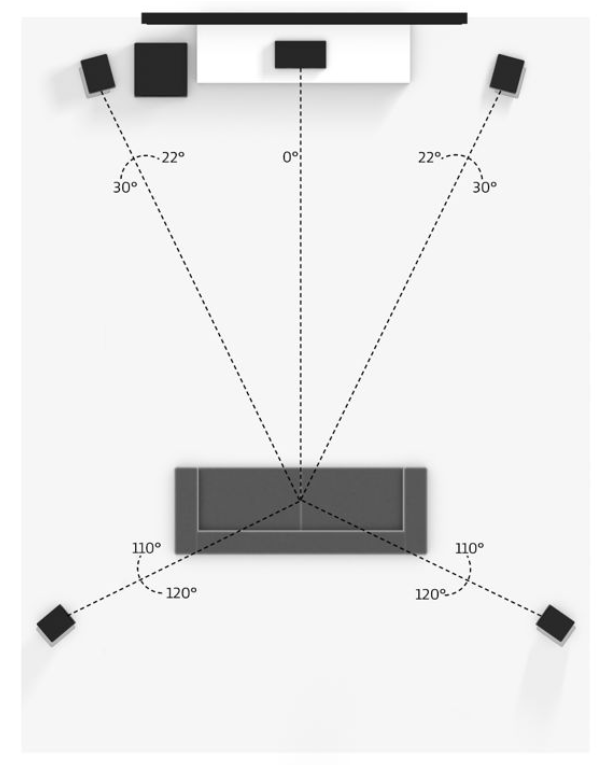

전면 좌우, 센터, 서라운드 좌우 스피커와 1개의 서브우퍼로 구성되며, 영화 및 멀티채널 음향의 가장 대표적인 레퍼런스 포맷입니다.

• FL: Front Left
• FR: Front Right
• CNT: Center
• SL: Surround Left
• SR: Surround Right
• SW (LFE): Subwoofer

그림 1 그림 2

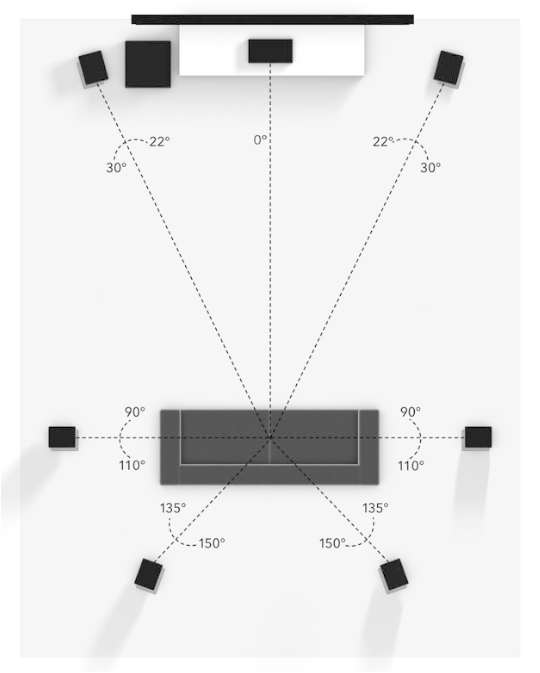

5.1 구성에 측면(또는 리어) 서라운드 스피커 2개를 추가하여 후방 음상의 연속성과 서라운드 밀도감을 극대화한 포맷입니다.

• FL: Front Left
• FR: Front Right
• CNT: Center
• SL: Surround Left (Side Surround)
• SR: Surround Right (Side Surround)
• SBL: Surround Back Left
• SBR: Surround Back Right
• SW (LFE): Subwoofer

그림 3

기존 평면적(수평) 서라운드 레이아웃에 높이(Height / Overhead) 채널을 추가하여, 상하·좌우·전후 모든 공간에서 청취자를 감싸는 3차원 입체 음향 방식입니다. 표기법은 [귀 높이 채널].[서브우퍼].[천장/높이 채널] 순을 따릅니다.

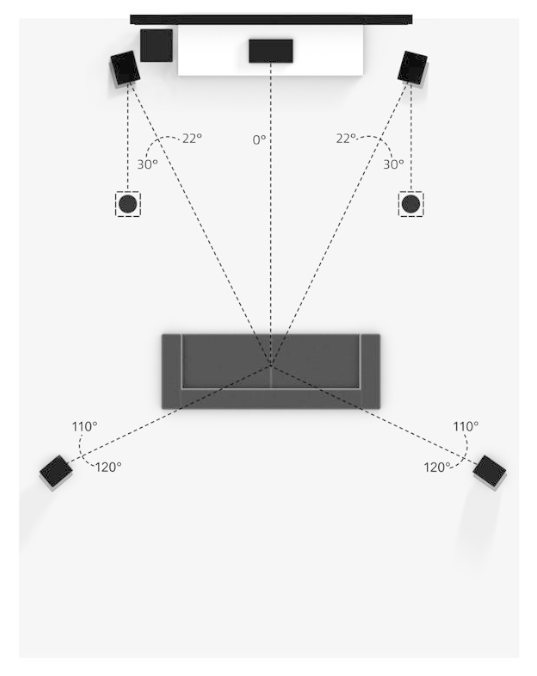

기본 5.1 서라운드 구성에 2개의 오버헤드(천장) 스피커를 추가하여 상단 음상을 구현한 이머시브 레이아웃입니다.

• FL: Front Left
• FR: Front Right
• CNT: Center
• SL: Surround Left
• SR: Surround Right
• SW: Subwoofer
• FPL (TFL): Front Presence Left (Top Front Left)
• FPR (TFR): Front Presence Right (Top Front Right)

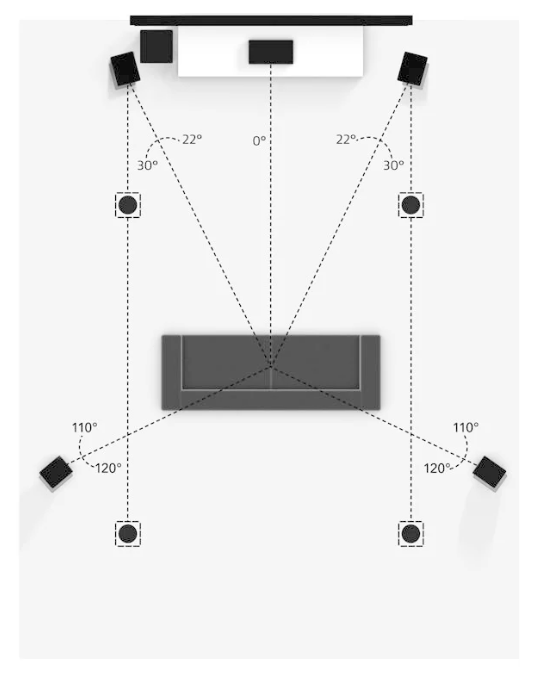

기본 5.1 서라운드 구성에 4개의 오버헤드 스피커(전면 상단 2개, 후면 상단 2개)를 배치하여 정교한 상단 이동 음상을 표현하는 구성입니다.

• FL: Front Left
• FR: Front Right
• CNT: Center
• SL: Surround Left
• SR: Surround Right
• SW: Subwoofer
• FPL (TFL): Front Presence Left (Top Front Left)
• FPR (TFR): Front Presence Right (Top Front Right)
• RPL (TRL): Rear Presence Left (Top Rear Left)
• RPR (TRR): Rear Presence Right (Top Rear Right)

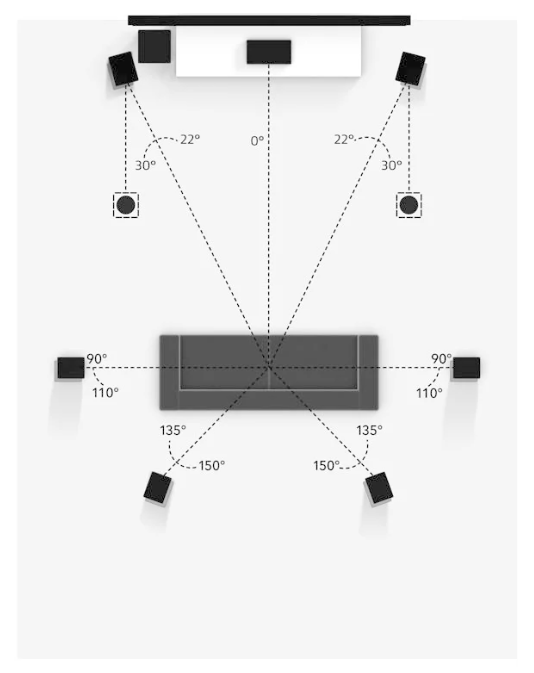

7.1 서라운드 구성에 2개의 오버헤드 스피커를 추가한 형태로, 수평면의 정밀한 정위감과 높이감을 동시 제공합니다.

• FL: Front Left
• FR: Front Right
• CNT: Center
• SL: Surround Left
• SR: Surround Right
• SBL: Surround Back Left
• SBR: Surround Back Right
• SW: Subwoofer
• FPL (TFL): Front Presence Left (Top Front Left)
• FPR (TFR): Front Presence Right (Top Front Right)

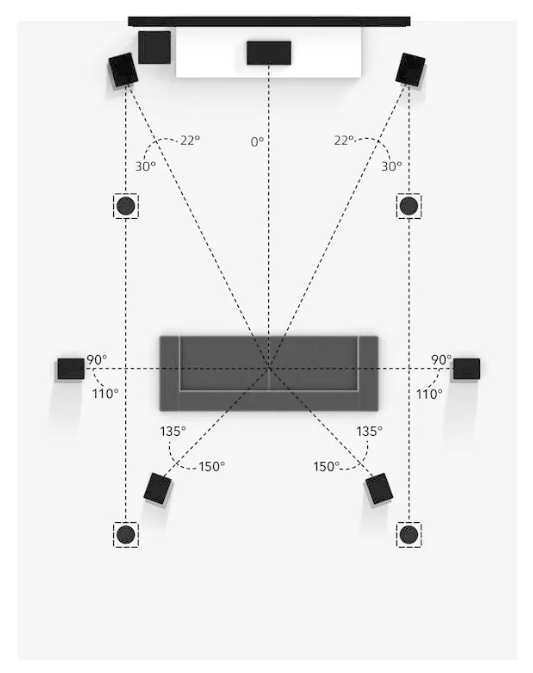

7.1 서라운드 구성에 4개의 오버헤드 스피커를 조합한 레퍼런스 이머시브 레이아웃입니다. Dolby Atmos 및 DTS:X 등 현대 모니터링 스튜디오와 프리미엄 홈시어터의 표준 환경으로 활용됩니다.

• FL: Front Left
• FR: Front Right
• CNT: Center
• SL: Surround Left
• SR: Surround Right
• SBL: Surround Back Left
• SBR: Surround Back Right
• SW: Subwoofer
• FPL (TFL): Front Presence Left (Top Front Left)
• FPR (TFR): Front Presence Right (Top Front Right)
• RPL (TRL): Rear Presence Left (Top Rear Left)
• RPR (TRR): Rear Presence Right (Top Rear Right)
