Grace Design m908은 몰입형 오디오의 중요성이 커짐에 따라 대규모 멀티 채널 모니터링 시스템을 완벽하게 제어할 수 있도록 설계된 모니터 컨트롤러입니다.

• 개요:
  1. DAW 및 일부 인터페이스는 충분한 모니터 제어 기능을 제공하지만, Grace Design m908은 독립적인 시스템으로 컴퓨터 오류 시 발생할 수 있는 문제를 방지하고 손쉬운 접근성을 제공합니다.
  2. 방송, 게임, 영화, 라이브 사운드 및 극장과 같은 멀티 채널 사운드 환경에 적합합니다. Dolby Atmos, Auro 3D, 고차 Ambisonics와 같은 몰입형 오디오 포맷을 지원합니다.
• 하드웨어 구성:
  1. Audio Control Unit (ACU): 모든 신호 처리 및 연결 허브 역할을 수행하는 랙 장착형 장치.
  2. Remote Control Unit (RCU): 데스크탑형 리모컨으로, ACU와 연결하여 사용자 인터페이스를 제공.
  3. Power Supply Unit: DC 전압을 ACU에 공급하며, 이중화 전원 공급 장치로 설계되어 내부 PSU 고장 시에도 다운타임을 방지합니다.
• 내부 구성:
  1. Artix-7 FPGA를 사용하여 디지털 I/O 포맷 변환을 처리하고, 1GHz 32비트 부동 소수점 DSP를 사용하여 오디오 신호 처리를 수행합니다.
  2. 운영 체제 및 사용자 인터페이스는 ARM-Cortex A-15 프로세서에서 임베디드 Linux로 실행됩니다.

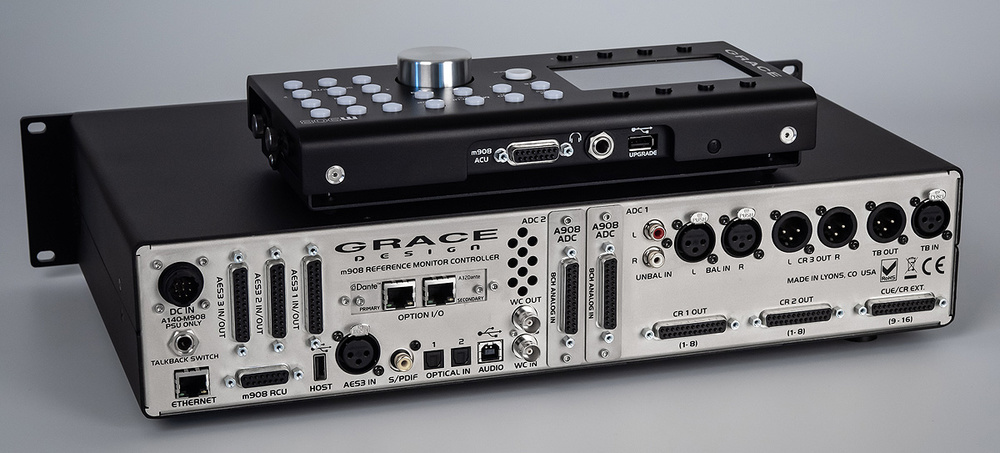

• 연결성:
  1. 24채널 AES3 I/O를 지원하는 3개의 D-sub 소켓.
  2. 추가 스테레오 AES3 입력, SPDIF 입력, 듀얼 스테레오 SPDIF 또는 듀얼 8채널 ADAT 입력을 위한 Toslink 광 소켓.
  3. Class-2 호환 USB Type B 포트를 통한 컴퓨터 오디오 연결 (Windows용 ASIO 드라이버 제공).
  4. 워드 클럭 입출력을 위한 BNC 소켓.

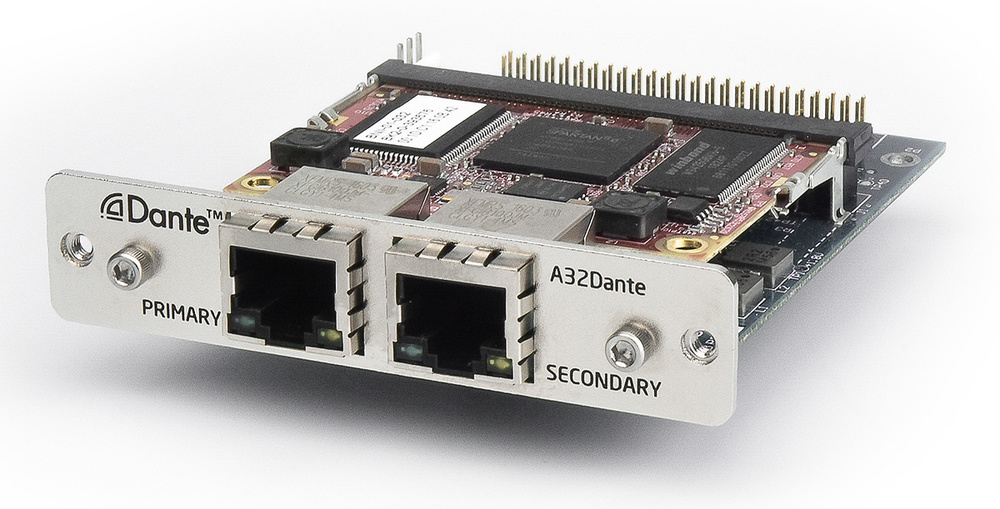

  5. ProTools Digilink, Dante, Ravenna/AES67 카드와 같은 옵션 플러그인 모듈 지원.

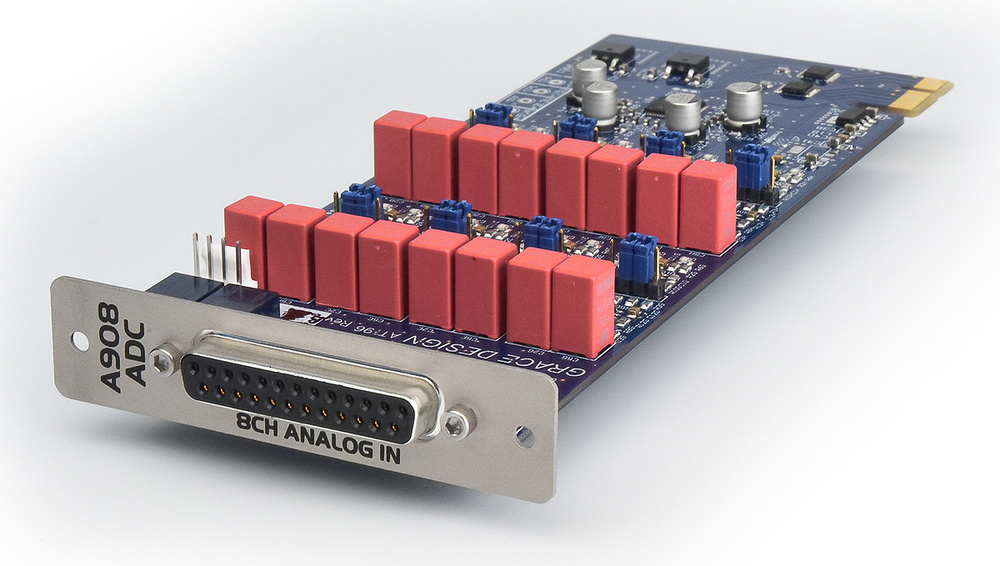

  6. 최대 16개의 아날로그 라인 입력을 위한 옵션 8채널 ADC 입력 카드 슬롯.
  7. 외부 토크백 마이크 입력 (팬텀 전원 및 최대 74dB 게인 지원) 및 라인 레벨 토크백 출력.
  8. 스테레오 컨트롤 룸 스피커 출력, 추가 모니터 스피커를 위한 8채널 아날로그 출력, 큐 출력을 위한 8채널 아날로그 출력.
  9. 모든 입력은 최대 1초까지 지연시켜 립싱크 오류를 보정할 수 있습니다.

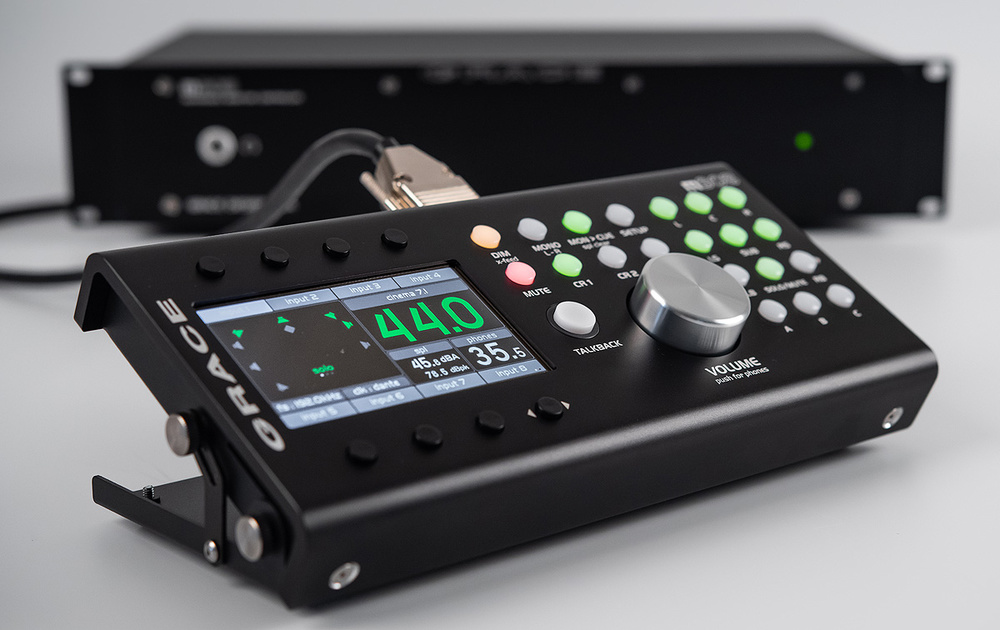

• 리모컨 (RCU):
  1. 컬러 LCD 화면과 메뉴 옵션에 액세스할 수 있는 버튼, 모니터 볼륨 조절을 위한 인코더 휠을 갖춘 사용자 인터페이스.
  2. 내장된 토크백 마이크는 정확한 실내 SPL 측정을 제공하며, 측정 결과는 LCD 화면에 표시됩니다.
  3. 최대 3개의 개별 컨트롤 룸 모니터링 시스템 선택을 지원하며, 각 시스템은 채널 수, 커넥터 포맷, 레벨 및 지연 오프셋, 베이스 관리 파라미터, 룸 보정 EQ 등으로 개별적으로 구성할 수 있습니다.
  4. 최대 7.1 포맷까지 개별 스피커의 솔로/뮤트, 글로벌 뮤트 및 (조정 가능한) Dim 버튼 제공.
  5. 모노 버튼은 길게 누르면 '스테레오 차이' 버튼으로 동작하며, 모노 출력 대상 지정 가능.
• 소프트웨어 설정:
  1. 입력 소스는 원하는 채널 수와 물리적 연결로 구성할 수 있으며, 최대 3개의 입력 소스를 혼합 가능.
  2. 현재 모니터 소스 선택을 아티스트 큐 출력 또는 미터링 시스템으로 라우팅 가능.
• 성능:
  1. 디지털 신호 경로 처리에 문제가 없으며, 아날로그 I/O는 약 125dB(A-wtd)의 AES17 다이내믹 레인지 수치를 달성합니다.
  2. 아날로그 입력에서 아날로그 스피커 출력까지의 왕복 지연 시간은 기본 샘플 속도에서 약 5ms이며, 큐 출력에서는 1ms 미만입니다.
