디스크리트 회로
분산형 회로, Discrete circuit

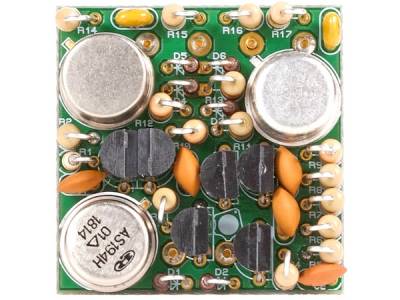

디스크리트 회로는 개별적인 전자 부품들로 구성된 회로를 의미합니다. 여기서 “Discrete”라는 용어는 각 부품이 독립적으로 구성된 것을 뜻합니다. 즉, 트랜지스터, 저항기, 커패시터, 다이오드와 같은 각각의 전자 부품들이 개별적으로 배치되고 연결되어 회로를 이루는 것을 말합니다.
디스크리트 회로는 반도체 칩이나 집적 회로(IC)와는 대조적인 개념입니다. IC는 하나의 칩 안에 많은 트랜지스터와 부품들이 미세하게 집적된 형태로, 고밀도 집적 회로를 구성합니다. 반면 디스크리트 회로에서는 각 부품들이 물리적으로 분리되어 있으며, 회로 기판에 납땜이나 배선으로 연결됩니다.
디스크리트 회로의 주요 특징과 장점은 다음과 같습니다:
그러나 디스크리트 회로는 IC에 비해 더 많은 공간을 차지하고, 부품 간 연결이 복잡할 수 있어 대규모 생산에서는 효율적이지 않을 수 있습니다. 오늘날에는 대부분의 전자기기가 IC 기반으로 설계되지만, 고전압 회로나 맞춤형 전자 설계 등 특정한 상황에서는 여전히 디스크리트 회로가 사용됩니다.

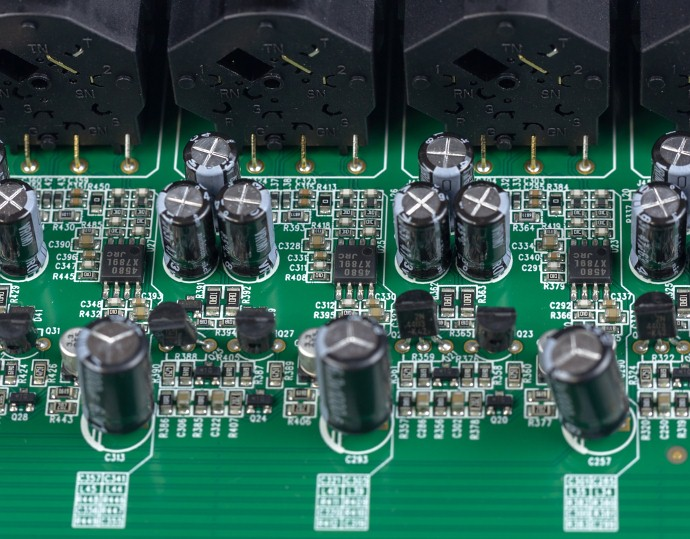

그림 1: Arturia AudioFuse 8PRE의 DiscretePRO 프리앰프 회로 구성, 가운데의 JRC4580 Op-Amp 는 DC 바이어스 조절을 위한 Op-Amp 이고 그 주변으로 작은 다수의 SMD 트랜지스터로 구성되어있다.
그림 2: Presonus 의 XMAX 프리앰프의 디스크리트 회로 구성. 가운데의 JRC4580 Op-Amp 는 DC 바이어스 조절을 위한 Op-Amp 이다.

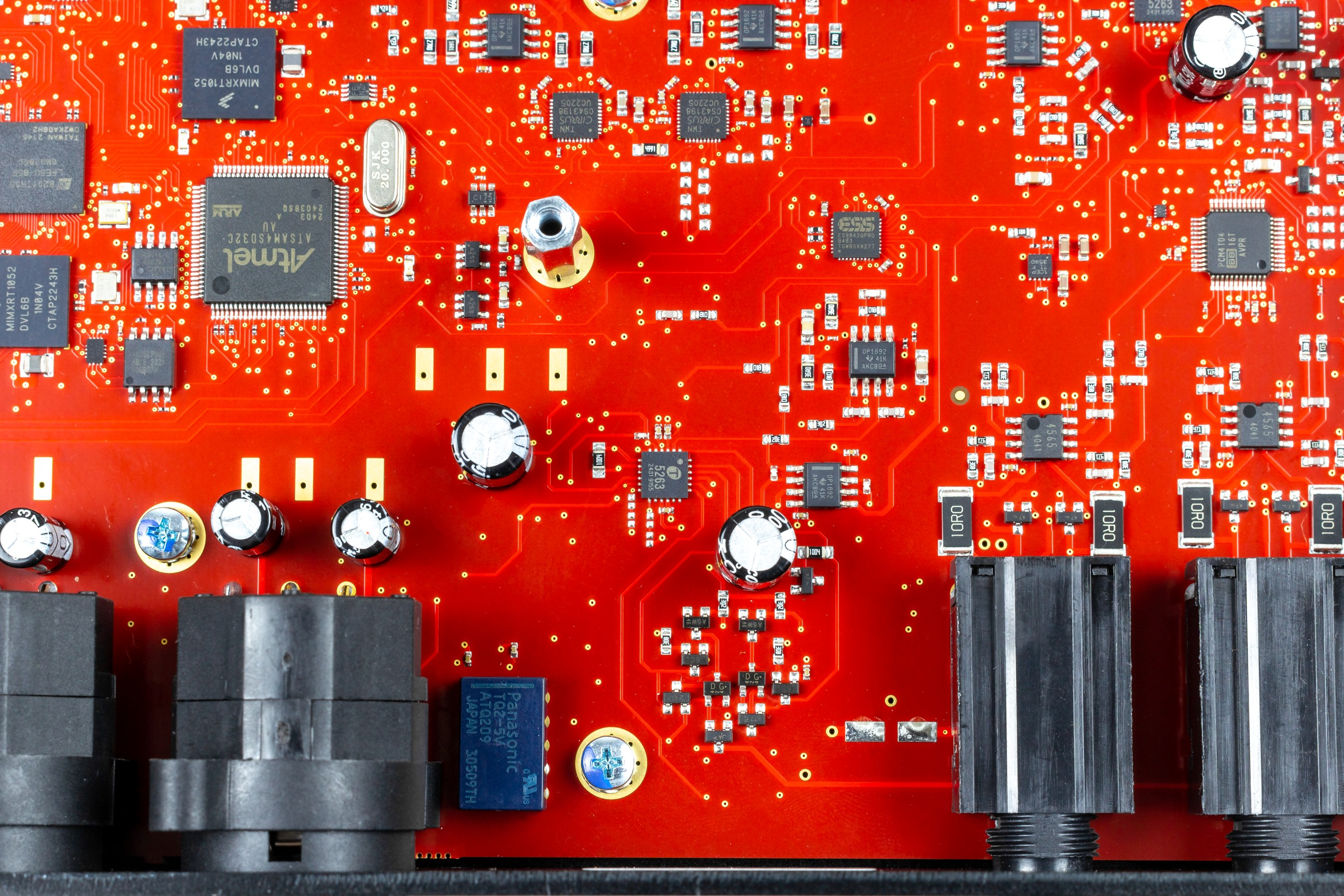

그림 3: Antelope Discrete 4 pro 프리앰프의 디스크리트 회로 구성. THAT5263은 소프트웨어에 의한 리모트 컨트롤을 위한 IC이다.

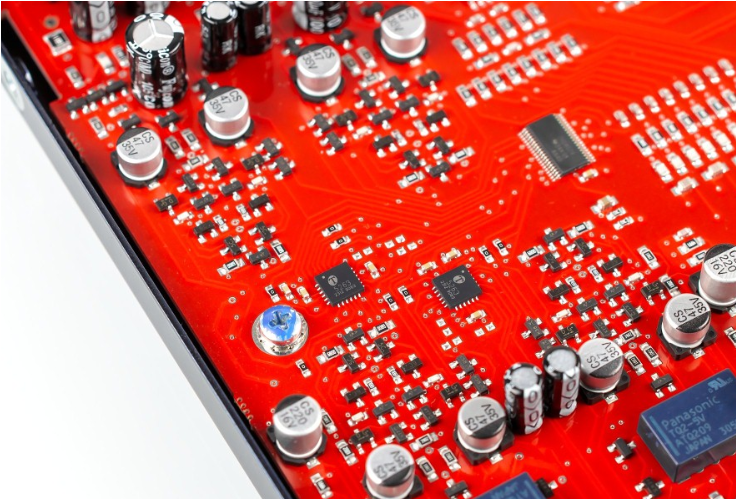

그림 4: Antelope Zen Quadro 프리앰프의 디스크리트 회로 구성, THAT5263은 소프트웨어에 의한 리모트 컨트롤을 위한 IC이다.
Yamaha D-Pre 마이크 프리앰프 회로
야마하(Yamaha)의 프리미엄 프런트엔드 회로인 D-Pre(Class-A Discrete Inverted Darlington Preamplifier)는 오피앰프 단독 설계의 한계를 극복하기 위해 고안된 디스크리트 BJT 전단부와 고성능 오피앰프 후단부가 결합된 하이브리드 프리앰프입니다.
주요 회로 구성 및 작동 원리
| 단계 | 주요 소자 | 상세 설명 |
|---|---|---|
| 01. 초전단 | Class-A 인버티드 달링턴 패어 | 단순히 임피던스 변환(버퍼)만 수행하는 일반적인 전단 회로와 완전히 다릅니다. PNP와 NPN 트랜지스터를 상호 결합한 상보형 구조를 채널당 2쌍씩 배치하여, 초전단 디스크리트 영역에서 전압과 전류 증폭을 동시에 강력하게 수행합니다. 1차 BJT가 미세한 마이크 신호를 정밀하게 전압 증폭하면, 연쇄적으로 2차 BJT가 거대한 전류 이득을 발생시켜 후단으로 신호를 강력하게 밀어줍니다. 가장 선형성이 좋은 Class-A 영역에서 노이즈 없이 투명하게 대용량 증폭을 선제 완료하는 핵심 구간입니다. |
| 02. 후단 | 고성능 오피앰프 및 DC 서보 회로 | 앞단 디스크리트 회로가 깨끗하고 빵빵하게 키워놓은 신호를 받아 최종 차동 증폭과 출력 드라이브를 안정적으로 마무리합니다. 전단부와 유기적인 네거티브 피드백 루프를 형성하여 전체 게인을 정밀 제어합니다. 또한 디스크리트 소자 특성상 발생할 수 있는 직류 성분을 억제하기 위해 DC 서보 회로와 연동되어 있으며, 오디오 경로상에 대형 커패시터를 배제함으로써 초저역대까지 평탄하고 두터운 주파수 특성을 유지합니다. |
기술적 하이라이트: 하이브리드 설계의 이점
마이크 프리앰프처럼 고배율 증폭(최대 60dB 이상)이 필요할 때 오피앰프 칩 하나에만 의존하면 내부 소자의 스트레스로 인해 사운드가 하쉬해지거나 노이즈가 급증합니다.
이 설계 덕분에 야마하의 오디오 인터페이스(UR 시리즈 등) 및 디지털 콘솔(TF, QL, CL 등) 라인업은 소리가 얇아지지 않고 소스를 묵직하고 플랫하게 받아들이는 독보적인 프런트엔드 성향을 자랑합니다.
그림 6: UR-816C, 4개의 SMD 트랜지스터와 NE5532 Op-Amp로 구성되어있다.
