• ULTRA-LOW NOISE: 1nV/√Hz at 1kHz
• LOW THD+N: 0.002% at 1kHz, G = 100
• WIDE BANDWIDTH: 800kHz at G = 100
• HIGH SLEW RATE: 15V/μs
• WIDE SUPPLY RANGE: ±4.5V to ±18V
• HIGH CMRR: >100dB min
• PIN COMPATIBLE: SSM2017, THAT1510과 핀 호환 가능

• HIGH QUALITY MICROPHONE PREAMPS (REPLACES TRANSFORMERS)
• AUDIO DIFFERENTIAL LINE RECEIVERS
• MEDICAL INSTRUMENTATION
• PRECISION PROCESS CONTROL
• DATA ACQUISITION

INA163은 초저잡음, 저왜곡 특성을 지닌 고성능 오디오 전용 계장 증폭기(Instrumentation Amplifier)입니다. 이 소자는 Burr-Brown(현 TI)의 정밀한 제조 공정을 통해 설계되었으며, 특히 저임피던스 소스를 사용하는 마이크로폰 신호 증폭에서 이론적 한계에 가까운 노이즈 성능을 보여줍니다.

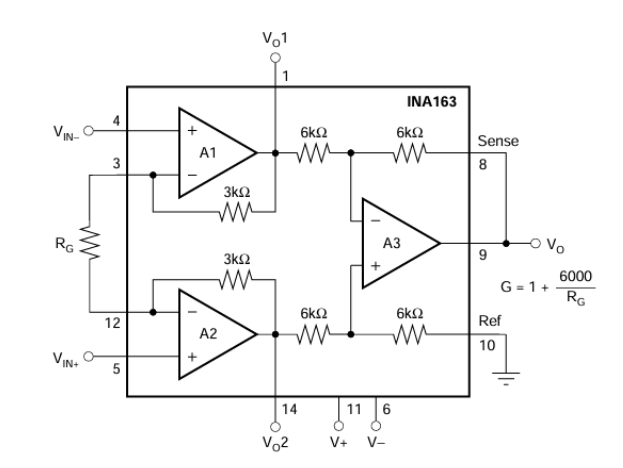

내부적으로 레이저 트리밍(Laser Trimmed)된 저항 네트워크를 통해 100dB 이상의 매우 높은 동상 모드 제거비(CMRR)를 제공합니다. 이는 복잡한 스튜디오 환경이나 긴 케이블 전송 시 유입되는 60Hz 험(Hum) 및 각종 전자기 노이즈를 효과적으로 차단하여, 전통적인 입력 트랜스포머를 사용하지 않고도 깨끗한 밸런스 입력을 구현할 수 있게 합니다.

사운드 측면에서 INA163은 극도로 투명하고(Transparent) 착색이 없는 증폭을 지향합니다. 이러한 특성 덕분에 원음의 디테일을 유지해야 하는 하이엔드 오디오 인터페이스 및 믹싱 콘솔의 마이크 프리앰프 단에 널리 채택되었습니다. 또한 전력 효율이 우수하여 멀티채널 장비 설계에도 적합합니다.

INA163은 산업 표준 8핀 DIP 및 SO-8 패키지로 제공되어 기존 SSM2017 기반 회로에서의 업그레이드나 유지보수에도 용이합니다.

• Grace Design: Lunatec V3
• Terratec: MIC2 / MIC8

1990년대 레코딩 업계가 디지털 방식으로 급격히 전환되면서, 엔지니어들은 과거보다 훨씬 정숙하고 투명한 프리앰프를 원하게 되었습니다. 이때 버브라운(Burr-Brown)이 내놓은 INA103은 원래 의료용 기기나 정밀 계측 장비에서 아주 미세한 신호를 증폭하기 위해 개발된 '계장 증폭기(Instrumentation Amplifier)'였습니다. 이 칩이 프로 음향 장비에 도입된 것은, 오디오 프리앰프의 성능 지표를 '음악적 장치'의 영역에서 '정밀 측정 장비' 수준으로 끌어올린 결정적인 사건이었습니다. INA103은 당시로서는 파격적인 전압 헤드룸과 극도로 낮은 왜곡률을 자랑하며 하이엔드 설계자들의 주목을 받았으나, 계측용 설계 특성상 전력 소모가 크고 패키지가 비대하다는 단점이 있었습니다. 이를 보완하여 오디오 전용으로 내부 구조를 다듬고 효율을 높여 내놓은 후속 모델이 바로 INA163입니다. INA163은 INA103의 뛰어난 저잡음 특성을 고스란히 계승하면서도 오디오 회로에 최적화된 설계를 갖추어, RME Fireface 800과 같은 명기들이 탄생하는 기술적 토대가 되었습니다. 이 시리즈가 갖는 가장 큰 기술적 성취는 이론적 한계에 도전하는 저잡음 성능에 있습니다. INA163이 보여주는 -129dBu(at 60dB gain) 수준의 입력 환산 잡음(EIN)은 물리적으로 더 이상 낮추기 어려운 정점에 가까운 수치입니다. 이는 마이크를 통해 들어오는 미세한 숨소리나 공간의 잔향까지도 노이즈에 묻히지 않고 기록할 수 있게 해주었으며, 이른바 '투명하고(Transparent) 깨끗한' 현대적 스튜디오 사운드의 표준을 정립하는 계기가 되었습니다. 또한, INA103/163 시리즈는 '트랜스포머리스(Transformerless) 설계의 완성'을 의미합니다. 1세대인 SSM2017이 트랜스포머 없는 설계의 가능성을 열었다면, INA 시리즈는 트랜스포머를 제거했을 때 얻을 수 있는 이점인 광대역 주파수 응답과 위상 변이의 최소화를 극대화하면서도, 트랜스포머 고유의 정숙함까지 동시에 확보해 냈습니다. 이로써 하이엔드 프리앰프 설계는 육중한 부품들의 조합에서 정밀한 IC와 세심한 주변 회로 설계의 영역으로 완전히 진화하게 되었습니다. 결론적으로 INA103과 INA163은 오디오 인터페이스가 단순히 '소리를 받는 도구'를 넘어 '리퍼런스급 측정 장비' 수준의 신뢰도를 갖게 만든 주인공들입니다. 특히 RME와 같은 제조사들이 이 칩들을 적극 채용하면서, 전 세계 엔지니어들은 합리적인 가격의 인터페이스만으로도 과거 수천만 원대 콘솔에서나 가능했던 초저잡음 녹음을 경험할 수 있게 되었습니다. 반도체 기술이 예술적인 음향의 영역을 어떻게 혁신할 수 있는지를 보여준 기념비적인 소자라 할 수 있습니다.
