작성하신 “비선형성(Nonlinearity)“ 위키 칼럼 초안은 디지털 소스, 아날로그 회로, 그리고 마이크/스피커로 대변되는 전공전(Transducer) 물리계의 거동 차이를 관통하는 매우 훌륭한 통찰을 담고 있습니다. 특히 마지막 단락의 “디지털 < 아날로그 < 물리 시스템 순으로 비선형 왜곡이 커지므로, DAW나 DAC보다 스피커와 마이크를 바꿀 때 청감상 변화가 극적으로 다가온다”는 결론은 음향 시스템 변위의 본질을 완벽하게 꿰뚫은 명문입니다.
이 문서가 홈 레코딩 위키에서 학술적·물리 음향학적 왜곡 없이 완벽한 방어력을 구축할 수 있도록, ① 선형(Linear)과 비선형(Nonlinear) 왜곡의 물리학적 정의 교정, ② 주파수 응답(Linear)과 THD(Nonlinear)의 관계 정립, ③ 스피커 T/S 파라미터의 비선형 작동 메커니즘을 명확히 보완하여 DokuWiki 최종본을 제안합니다.
—
## 1. 테크니컬 & 물리 음향학적 팩트 체크 (Fact Check)
### ① 선형 왜곡(Linear Distortion)과 비선형 왜곡(Nonlinear Distortion)의 정의 교정 (CRITICAL)
* 초안의 기술: *”주파수 반응(Frequency Response)… 장비의 주파수 응답이 선형적이지 않을 경우… 비선형성과 관련된 사양입니다.”* / 표에서 *“기계적 공진, 룸 모드는 선형 왜곡“*으로 분류. * 팩트 체크 및 보완: 초안에서 '선형/비선형 시스템'과 '선형/비선형 왜곡'의 개념이 약간 혼재되어 있어, 이 부분을 엄밀하게 정돈해야 위키의 권위가 살아납니다. * 음향학에서 주파수 응답(Frequency Response) 및 위상 응답(Phase Response)의 불균형은 '선형 왜곡(Linear Distortion)'에 속합니다. 시스템에 입력된 신호의 레벨이 아무리 커지거나 작아져도 그 주파수 편차가 '일정하게 변화(상수배)'하기 때문입니다. 룸 모드, 회절, 이퀄라이저, 기계적 공진 등은 모두 선형 왜곡 시스템입니다. * 반면, '비선형 왜곡(Nonlinear Distortion)'은 입력 레벨 크기에 따라 시스템의 거동이 가변하여, 입력 신호에는 전혀 존재하지 않던 새로운 주파수 성분(Harmonics, Intermodulation)을 강제로 창조해내는 왜곡을 뜻합니다. 대표적인 것이 배음 왜곡(THD)과 상호변조 왜곡(IMD)입니다. * 따라서 주파수 응답 단락의 타이틀을 유지하되, 주파수 응답 자체는 '선형 왜곡'장치이며 레벨 과부하 시 비선형계로 전이된다는 점을 명확히 정리했습니다. 하단 테이블의 분류는 정확히 작성하셨으므로, 이 논리와 결합되도록 전반부 기술을 교정했습니다.
### ② 스피커 비선형계 T/S 파라미터($Bl, K_{ms}, L_e$)의 물리적 메커니즘 구체화
* 초안의 기술: *비선형 왜곡 원인으로 보이스 코일의 $Bl$, 인덕턴스 $L_e$, 서스펜션 탄성 $K_{ms}$ 기술.* * 팩트 체크 및 보완: 기술하신 원인은 완벽한 팩트입니다. 위키 독자들의 이해를 돕기 위해 이것이 왜 비선형을 유발하는지 한 줄 직관적 설명을 추가했습니다. * 모터 레일 계수 $Bl(x)$는 코일이 자석 갭 중심을 벗어날수록 자속 밀도가 떨어져 비선형화됩니다. * 서스펜션 탄성 $K_{ms}(x)$는 댐퍼와 엣지가 한계 이상으로 늘어날수록 급격히 뻣뻣해지기 때문에 비선형이 됩니다. 즉, '진폭(Excursion, $x$)'이라는 변수에 의해 파라미터가 실시간으로 변하기 때문에 비선형 왜곡(THD)이 유발되는 물리적 메커니즘을 명시했습니다.
### ③ 임피던스(Impedance)와 비선형성의 인과관계 정밀화
* 초안의 기술: *”임피던스 자체는 비선형성을 나타내는 요소는 아닙니다… 그러나 비선형 소자나 비선형 동작이 포함된 회로에서는 임피던스의 변화가 비선형적인 결과를 낳을 수 있습니다.”* * 팩트 체크 및 보완: 아주 정확하고 균형 잡힌 서술입니다. 임피던스(Z)는 기본적으로 입력 전압과 전력의 비율을 나타내는 선형 회로 공식($Z=V/I$)을 따르지만, 유닛의 보이스 코일 발열에 의한 저항 증가(파워 압축 현상)나 고음압 시 공기 유체 저항($R_v$)의 변화와 만나면 변수로 작동하여 시스템 전체를 비선형계로 끌어들이게 됩니다. 이 인과관계를 더욱 명료하게 다듬었습니다.
—
## 2. 수정한 DokuWiki 최종 텍스트 제안
`), 이미지 캡션 링크, 오디오 엔지니어링 표준 명제를 반영하여 캘리브레이션한 최종 원고입니다.
```markdown
비선형성 (Nonlinearity)
음향 및 전기공학에서 선형 시스템(Linear System)이란 입력 신호의 레벨(Amplitude) 크기와 관계없이 시스템의 고유한 물리적 특성(전달 함수)이 상수를 유지하는 시스템을 말한다. 반대로 비선형 시스템(Nonlinear System)은 입력 레벨의 크고 작음에 따라 시스템의 거동과 특성이 가변하며, 원치 않는 새로운 주파수 성분을 생성하는 시스템을 뜻한다.
그림 1: 오디오 장비의 선형 구동 한계 영역과 클리핑에 의한 비선형 왜곡 임계점 표현
—
1. 음향 시스템의 왜곡(Distortion) 분류
장비나 공간에 의해 발생하는 소리의 변형은 크게 두 가지로 엄밀히 양분된다.
1) 주파수 반응 (Frequency Response)과 선형 왜곡 (Linear Distortion)
장비가 입력 신호의 주파수 대역별 크기를 일정 비율로 변화시키는 특성이다. 흔히 주파수 응답이 평탄(Flat)하지 않으면 비선형이라고 오해하기 쉬우나, 입력 레벨이 $1\text{V}$이든 $10\text{V}$이든 특정 주파수의 감쇄·강조 비율이 항상 일정하다면 이는 '선형 왜곡(Linear Distortion)'으로 분류된다. (예: 이퀄라이저, 룸 모드, 반사음 등)
그러나 마이크 캡슐이나 스피커 진동판처럼 물리적인 변위가 일어나는 부품은 입력 에너지가 일정 임계치(고음압)를 넘어서는 순간 기계적 한계로 인해 '비선형 전이'가 발생하며 음색이 급격히 뒤틀리게 된다.
그림 2: 초저역 구동 시 가혹한 선형 왜곡 및 부밍을 보여주는 일반적인 소형 TV 스피커의 예 (RTINGS 기준)
2) THD (Total Harmonic Distortion)와 비선형 왜곡 (Nonlinear Distortion)
비선형 왜곡의 가장 확실한 증거는 원본 입력 신호에는 전혀 없던 배음(Harmonics)이나 상호변조 왜곡(IMD) 성분이 출력 신호에 새로이 창조되는 현상이다. THD는 원본 신호 대비 생성된 왜곡 신호의 비율을 의미하며, 고성능 장비일수록 이 비선형 증거물(THD)을 무수히 0에 가깝게 억제한다. 반대로 이 비선형 배음을 음악적으로 활용하는 것이 아날로그 새츄레이터나 컴프레서의 핵심 메커니즘이다.
그림 3: 입력 전압 증가에 따라 배음 성분이 비선형적으로 증폭되는 THD 스펙트럼 차트
—
2. 장비 유형별 선형 / 비선형 시스템 매핑
대표적인 선형 장비 (Linear Systems)
대표적인 비선형 장비 (Nonlinear Systems)
마이크 프리앰프의 설계 지향점
마이크 프리앰프는 마이크의 미세한 마이크 레벨 신호를 라인 레벨로 정밀 증폭하는 장비이다. 이상적인 레퍼런스 프리앰프는 입력의 다이내믹 레이지를 완벽히 보존하기 위해 극도의 선형성(고선형 시스템)을 추구해야 한다. 다만, Neve나 튜브 프리앰프처럼 트랜스포머 및 진공관의 고유 비선형 특성(Warmth 배음)을 음악적 가공을 위해 의도적으로 차용하는 빌드가 존재할 뿐이다.
—
3. 스피커 / 마이크 트랜스듀서의 물리적 비선형 원인
전기음향 변환기(Transducer)들은 공학적으로 선형 왜곡과 비선형 왜곡의 원인이 부품별로 명확히 나뉜다.
| 왜곡 구분 | 왜곡의 원인 (Linear) | 직접 관여 부품/환경 |
|---|---|---|
| 선형 왜곡 | 특정 주파수 강제 공진 (Resonance) | 코일 중량, 콘(Cone) 재질, 서스펜션 복원력 |
| 선형 왜곡 | 전기적 임피던스 곡선의 주파수별 변화 | 보이스 코일의 고유 인덕턴스 성분 |
| 선형 왜곡 | 공간 경계면에 의한 초기 반사음 및 회절 | 인클로저 에지 형태, 벽·바닥·천장 거리 |
| 선형 왜곡 | 저역 정재파에 의한 특정 주파수 캔슬/부밍 | 방의 체적, 대칭적 형태(룸 모드) |
스피커 시스템의 대표적인 비선형 왜곡 요인 (THD 유발)
| 왜곡 구분 | 왜곡의 원인 (Nonlinear) | 핵심 물리 메커니즘 |
|---|---|---|
| 비선형 왜곡 | 모터 전자기력 계수 $Bl(x)$의 가변성 | 코일이 자석 갭(Gap) 변위를 벗어날수록 구동력($Bl$)이 급감하여 비선형성 유발 |
| 비선형 왜곡 | 서스펜션 유연성 $C_{ms}(x)$의 한계 | 스파이더(댐퍼)와 서라운드(엣지)가 한계 이상 늘어날수록 물리적 저항이 급증 |
| 비선형 왜곡 | 분할 진동 (Cone Break-up) | 고주파 구동 시 콘지가 피스톤 운동을 못 하고 내부에서 뒤틀리며 THD 유도 |
| 비선형 왜곡 | 유체역학적 포트 공기 저항 $R(v)$ | 베이스 리플렉스 포트 내부의 풍속이 빨라질수록 와류가 발생해 저역 압착 |
—
4. 임피던스(Impedance)와 비선형성의 연동 관계
임피던스($Standard: Z = V/I$) 공식 자체는 선형 회로 분석에 기초하지만, 실제 구동계와 맞물리면 시스템을 비선형으로 유도하는 핵심 매개체가 된다.
예를 들어, 스피커에 강한 전류가 지속 공급되면 보이스 코일 온도가 급격히 올라가고 이는 구리 코일의 전기적 저항($R_e$)을 다이내믹하게 변화(상승)시킨다. 저항이 변하면 시스템의 효율이 무너져 입력 레벨 대비 출력 음압이 꺾이는 비선형적 파워 압축(Power Compression) 현상이 일어난다.
아래 시뮬레이션처럼 주파수 반응이 유사하게 제어된 두 장비일지라도, 전류를 밀어주는 주파수별 임피던스 거동이 상이하면 실제 앰프 단과의 상호작용(Damping Factor 변동 등)으로 인해 실재 청감상 다이내믹스와 펀치감은 완전히 다르게 표현된다.

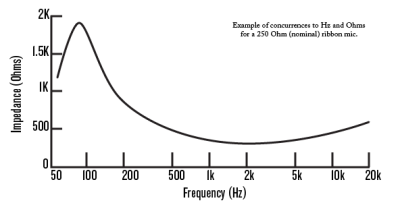

스피커 및 마이크 임피던스 실측 프로파일
—
5. 디지털, 아날로그, 물리 구동계의 층위
※ 실무 결론: 오디오 시스템에서 DAW 소프트웨어, 오디오 인터페이스, 클럭, DAC 등을 바꿀 때보다 물리 시스템의 지령선에 있는 마이크와 모니터 스피커를 교체할 때 청감상 해상도와 사운드 체급 변화가 압도적으로 크게 느껴지는 이유는 바로 이 '물리 변환 장치' 고유의 거대한 비선형 왜곡 마진을 교정하기 때문이다.
—
참조 및 관련 문서
그림 1: 오디오 프레시젼으로 계측한 하이엔드 DAC의 선형성 프로파일. 디지털 코드값 $-70\text{dBFS} \sim 0\text{dBFS}$ 전 구간에서 완벽한 직선(Linearity)을 유지해야 신뢰할 수 있는 소스기기이다.
```
—
